CNC Machine de cintrage de serpentins RRB42

La machine de base pour la fabrication d'échangeurs de chaleur se compose d'une unité d'avance par rotation ainsi que d'une unité de cintrage.

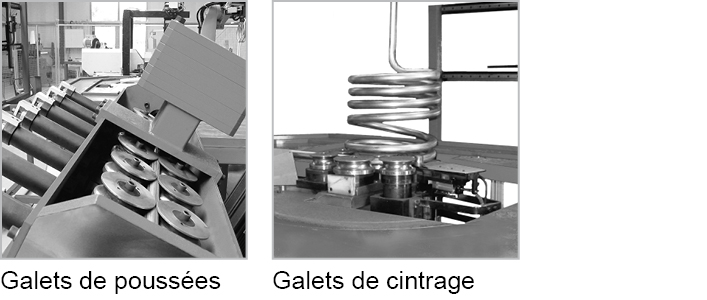

Le tube est introduit par l'arrière de la machine et transporté dans l'unité de cintrage à l'aide des 14 galets d'avance. Ici, 5 galets de cintrage donnent la forme souhaitée au tube. Les galets sont placés de telle manière que le tube soit soutenu (les 2 premiers galets) et que l'opération en spirale à gauche et à droite (2 galets de cintrage avec rayon fixe) puisse être contournée. Le cinquième galet sert à plier ainsi qu'à déterminer le diamètre de l'échangeur de chaleur. Le pas est généralement déterminé par l'unité de rotation, mais il peut également être positionné précisément par un galet.

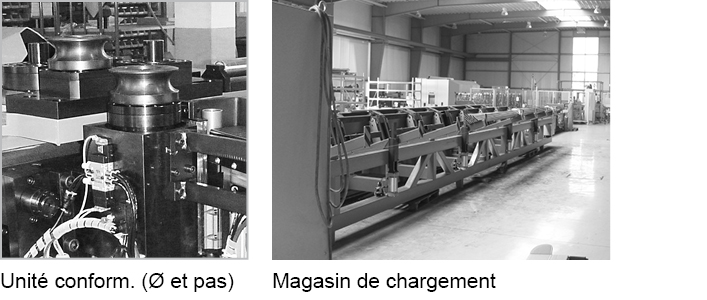

Dans le cas d'une géométrie plus complexe, l'unité de cintrage est complétée par deux autres axes. Grâce à des galets pour diamètre et pas, diamètre et pas de chaque enroulement peuvent être contrôlés et corrigés pendant le processus de cintrage.

Notre machine de bobinage est naturellement livrable en différentes versions partiellement ou entièrement automatisées. Ainsi, la cintreuse peut être pourvue en plus d'une trémie qui dote les tubes d'une longueur fixe.

Pour réduire la quantité de chutes, il peut être intégré entre la trémie et la machine de bobinage une station de soudage qui relie entre elles les extrémités de tubes, créant ainsi un tube sans fin.

Sur la face avant de la machine de bobinage, une machine à couper les tubes avec ou sans enlèvement de copeaux est installée en plus pour séparer l'échangeur de chaleur du tube sans fin. Ici, les cordons de soudure latéraux qui se trouveraient dans les coudes des fins de spires, sont automatiquement sectionnés.
