Cilindradora a CNC RRB42

La máquina base per la producción de intercambiadores térmicos está compuesta por una unidad alimentadora rotativa y una unidad de doblado.

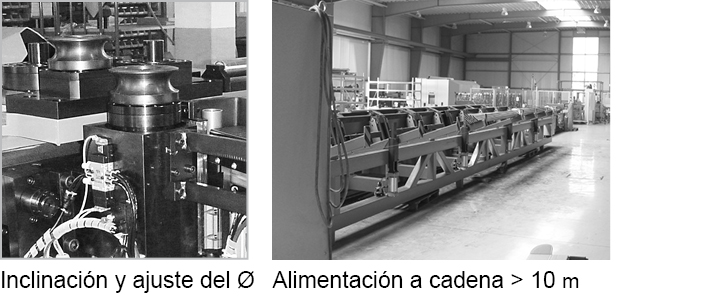

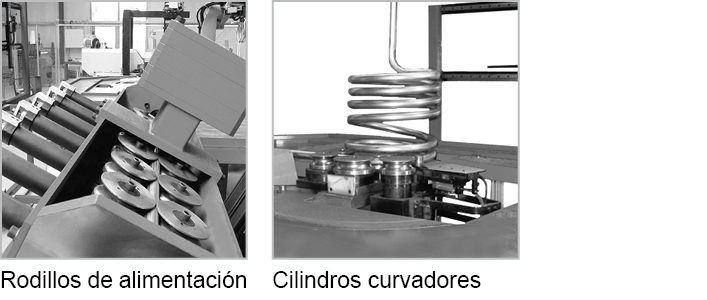

El tubo se inserta por la parte posterior de la máquina y es transportado a la unidad de doblado por 14 rodillos de alimentación. Allí, el tubo es trabajado por 5 rodillos de dobaldo para alcanzar la forma deseada. Los rodillos son dispuestos en modo que el tubo está apoyado (los dos primeros rodillos) y la operación de bobinado puede ser conducida a derecha y a izquierda (2 rodillos de curvatura con radio fijo). El quinto rodillo sirve para la inflexión y la determinación del diámetro del intercambiador de calor. La pendiente se especifica normalmente en la unidad rotativa, pero también se puede colocar con precisión sobre un rodillo especial pendiente.

Para geometrías más complejas, la unidad de doblado se expande mediante dos ejes adicionales. Los rodillos de paso y diámetro se pueden ajustar automáticamente durante el proceso.

Por supuesto, la máquina rebobinadora también puede utilizarse en diferentes versiones: parcial o totalmente automatizada. La máquina de doblado puede ser provista adicionalmente con un cargador de alimentación de tubos de una longitud fija.

Para reducir los cortes, se puede integrar una estación de soldadura entre el cargador y la rebobinadora para conectar los extremos de los tubos y producir un "tubo sin fin"..

Se puede instalar una estación de corte adicional en el frente de la máquina rebobinadora para separar el intercambiador de calor dal "tubo sin fin". Aquí es donde las costuras de soldadura transversales se eliminan automáticamente si están situadas en las curvas en espiral.
